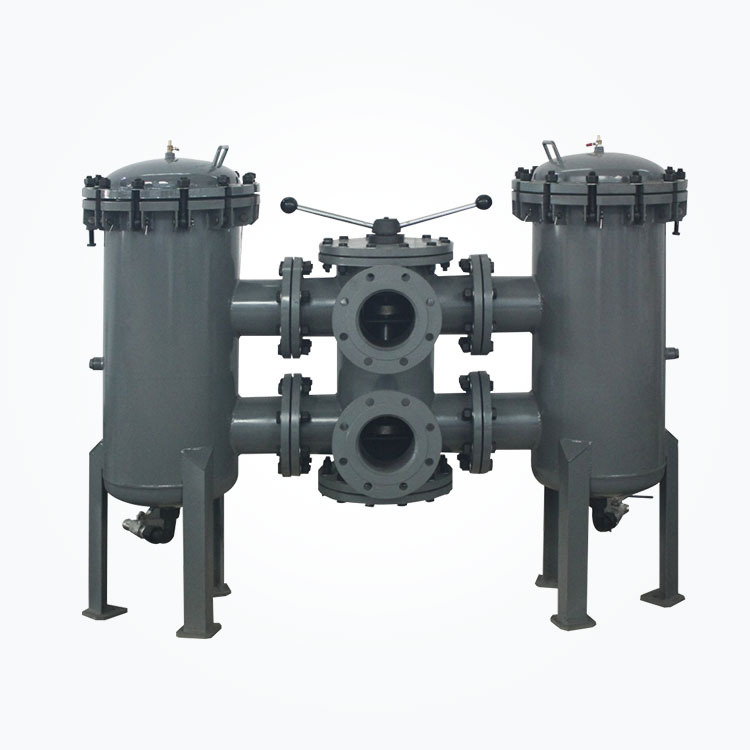

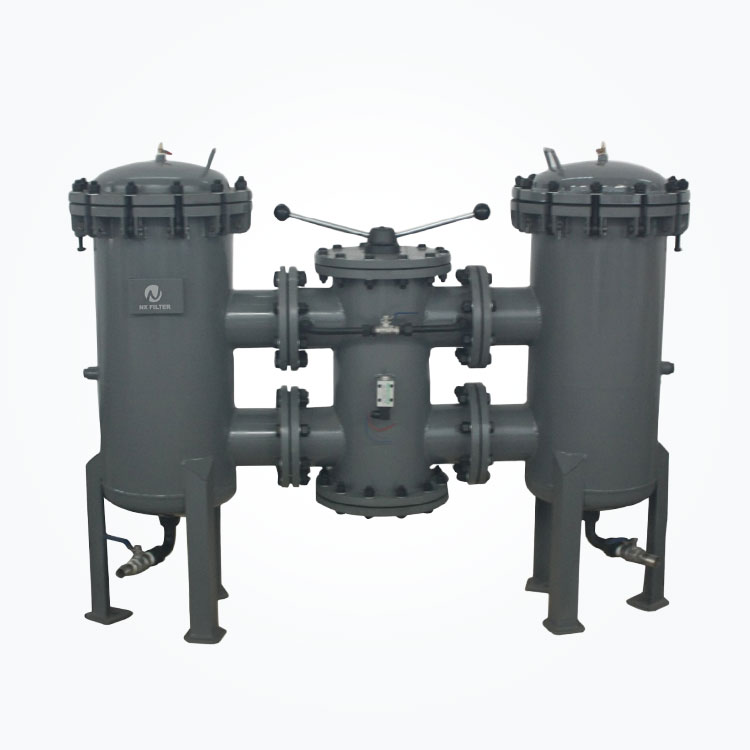

LYPL, LYPD sērijas augsta plūsmas zema spiediena cauruļvada filtrs
Tas ir uzstādīts zema spiediena cauruļvadā vai eļļas atgriešanās cauruļvadā hidrauliskajā sistēmā, lai filtrētu cietās daļiņas un koloidālās vielas darba vidē un efektīvi kontrolētu darba vides piesārņojuma pakāpi.
Veiktspēja un izmantošana:
Tas ir uzstādīts zema spiediena cauruļvadā vai eļļas atgriešanās cauruļvadā hidrauliskajā sistēmā, lai filtrētu cietās daļiņas un koloidālās vielas darba vidē un efektīvi kontrolētu darba vides piesārņojuma pakāpi.
LYPD sērijas filtrus var ātri pārslēgt caur plūsmas virzuļa rotācijas vārstu, lai sasniegtu nepārtrauktu darbu.
Filtra elementu materiālos ietilpst šķiedra, Kapok kvalitatīvais filtrs, nerūsējošā tērauda austā siets un saķepināts filcs.
Filtra korpusa materiāls ir oglekļa tērauds, vai arī pēc vajadzības var izmantot nerūsējošo tēraudu.
Tehniskie parametri:
Darba vidēja | Minerāleļļa, emulsija, ūdens glikols, fosfāta estera hidrauliskais šķidrums (Kapok kvalitatīvais filtrs ir piemērots tikai minerāleļļai) |
Darba spiediens (maksimālais) | 1,6MPA |
Raidītāja diferenciālais spiediens: | 0,3MPA |
Apvedceļa vārsts Atveriet diferenciālo spiedienu | 0,35MPA |
Modeļa atlase
Struktūras lieluma parametru tabula
Veidot | Plūsma l/min | Diametrs mm | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
LYPD1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
LYPD2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 | ||
LYPD3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
LYPD5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
LYPD6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 \ " | 1500 | 600 | 450 | 325 |
Diametrs | d1 | D2 | D3 | D4 | n |
DN100 | â 100 | â 220 | â 180 | â 18 | 8 |
DN125 | â 125 | â 250 | â 210 | â 18 | 8 |
DN150 | â 150 | â 285 | â 240 | â 22 | 8 |
DN200 | â 200 | â 340 | â 295 | â 22 | 12 |
DN250 | â 250 | â 405 | â 355 | â 26 | 12 |
